440V AC SPD Tipe 2, Perangkat Perlindungan Petir Jalur Tunggal

Deskripsi Produk

440V AC SPD Tipe 2, Perangkat Perlindungan Petir Jalur Tunggal

40KA Single Line Type 2 Surge Protection Untuk catu daya di stasiun komunikasi


Proteksi petir dari sistem catu daya stasiun komunikasi

(1) Kabel daya bawah tanah digunakan untuk saluran listrik yang menuju ke ruang peralatan komunikasi, dan kedua ujung selubung logam kabel telah diarde dengan baik.

(2) Sisi tegangan tinggi dari trafo distribusi disambungkan ke arester lonjakan seng oksida tegangan tinggi, dan sisi tegangan rendah disambungkan ke arester lonjakan daya.Selubung transformator dan arde arester harus dihubungkan ke kisi arde dengan cara terpadu dan harus diarde dengan baik.

(3) Catu daya di ruang komunikasi mengadopsi langkah-langkah perlindungan lonjakan multi-level.Pelindung tegangan lebih 380V dihubungkan secara paralel ke bus AC;catu daya switching frekuensi tinggi dihubungkan ke pelindung tegangan lebih 380V secara paralel;varistor terhubung ke pintu masuk catu daya -48V.Kutub positif catu daya peralatan komunikasi masing-masing dihubungkan ke bus pentanahan di sisi catu daya dan sisi peralatan.

(4) Pasokan listrik peralatan komunikasi di gardu induk dipasang di ruang kendali utama bersama dengan peralatan gardu induk lainnya karena kurangnya peralatan komunikasi.Catu daya DC diambil dari catu daya operasi DC 220V dari gardu induk, dan diubah menjadi catu daya -48V oleh modul DC / DC untuk peralatan komunikasi.Oleh karena itu, pasang perangkat perlindungan tegangan lebih 380V / 100G AC tingkat pertama pada busbar AC dari kabinet listrik yang digunakan di gardu induk sebagai pelindung petir tingkat pertama;memasang perangkat proteksi tegangan lebih AC tingkat pertama di saluran masuk catu daya switching frekuensi tinggi, dan sisi keluaran 48V dari modul DC / DC dilengkapi dengan pelindung lonjakan DC 48V primer;terakhir, varistor 48V dipasang di pintu masuk 48V peralatan komunikasi.

(5) Semua lemari distribusi daya AC dan DC di ruang komputer dilindungi dengan pengardean.Kabel arde pelindung AC ditarik langsung dari bus arde.Dilarang keras menggunakan kabel netral sebagai kabel ground pelindung AC.

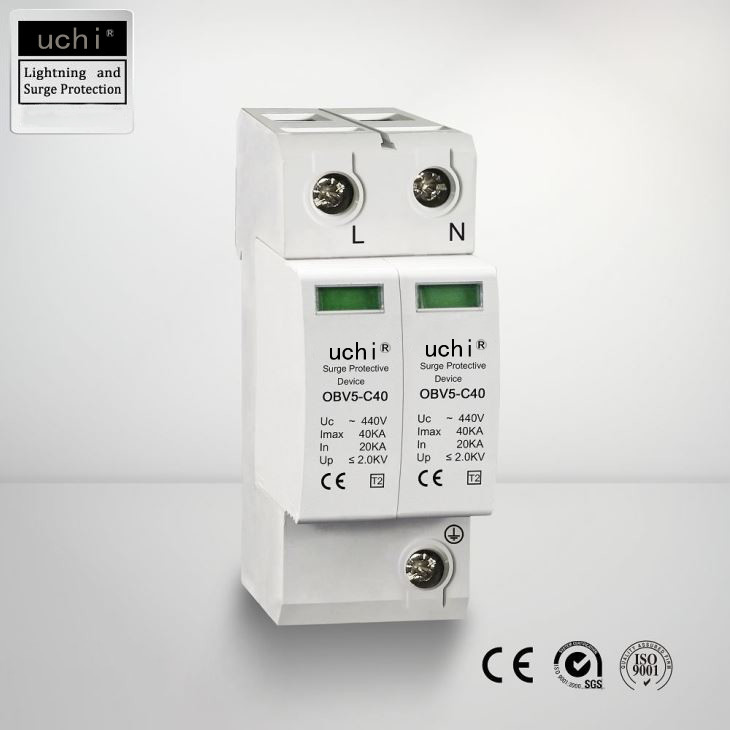

OBV5-C40
Arester lonjakan OBV5-C40-LT memenuhi kelas persyaratan tipe 2 menurut IEC 61643-11.Perangkat ini melindungi sistem konsumen tegangan rendah dari tegangan berlebih dari semua jenis dan tersedia dalam versi kutub tunggal hingga empat kutub.Penggunaan varistor berkinerja tinggi memungkinkan waktu respons yang cepat dan tingkat perlindungan yang rendah, tanpa mengikuti arus jalur apa pun.Jika keadaan tidak pasti dan ada risiko kebakaran karena kelebihan beban, unit pemutus internal memutuskan penahan dari sumber listrik jika perlu.Selain itu, kode QR yang dicetak pada penahan memungkinkan disary.Selain itu, kode QR yang dicetak pada penahan memungkinkan akses langsung ke petunjuk pemasangan online.
Parameter teknik


Fitur & Manfaat

1, Lindungi sistem kelistrikan dan peralatan listrik yang sedang dimuat dari guntur dan tegangan berlebih sesaat.
2, Lindungi transmisi sinyal Ethernet dengan sirkuit catu daya 48V DC / 34V AC
petir menyebabkan lonjakan.
3, perlindungan lonjakan yang ditingkatkan.
4, Untuk pemasangan pada rel DIN 35mm.ke EN 60715.
5, Ini secara efektif dapat memastikan peralatan bekerja dengan baik.
· Pemasangan atau retrofit yang mudah.
· Din-rail mountable.
· Fail-safe / self-protect designRemote indicator (opsional) dengan kontak 3pin NO / NC.
· Indikator visual desain aman dengan jari IP20.
·Jejak kaki kecil.

Aplikasi
● Distribusi AC / DC
● Catu daya
● Otomasi industri
● Telekomunikasi
● Sistem kontrol motor
● Aplikasi PLC
● Peralatan transfer daya
● Aplikasi HVAC
● Drive AC
● Sistem UPS
● Sistem keamanan
● IT / Pusat data

Lainnya
Parameter SPD teknologi (Catatan: Sesuai dengan kebutuhan pengguna, dapat disesuaikan Uc = 140V, 440V, 550V, rentang tegangan rentang SPD):


Lonjakan tegangan transien di saluran listrik lv
Tegangan lebih transien adalah lonjakan tegangan yang dapat mencapai puluhan kilovolt dengan durasi urutan mikrodetik. Meskipun durasinya singkat, kandungan energi yang tinggi dapat menyebabkan masalah serius pada peralatan yang terhubung ke saluran, dari penuaan dini hingga kehancuran, menyebabkan gangguan pada layanan dan kerugian finansial. Jenis lonjakan dapat memiliki berbagai penyebab, termasuk petir di atmosfer yang langsung menyambar perlindungan eksternal (penangkal petir) pada bangunan atau saluran transmisi atau induksi terkait medan elektromagnetik pada konduktor logam.
Luar ruangan dan garis yang lebih panjang adalah yang paling terpapar ke bidang ini, yang sering menerima induksi tingkat tinggi.
Hal ini juga umum untuk fenomena non-cuaca, seperti pusat transformator switching atau pemutusan hubungan motor atau beban induktif lainnya yang menyebabkan lonjakan tegangan pada saluran yang berdekatan.



Pentingnya koneksi tanah
Pelindung tegangan lebih (SPD) mengalihkan kelebihan energi ke tanah, sehingga membatasi tegangan puncak ke nilai yang dapat diterima untuk peralatan listrik yang terhubung.
Oleh karena itu, sambungan arde dalam kondisi yang memadai merupakan aspek kunci untuk perlindungan yang efektif terhadap tegangan berlebih. Pemantauan kondisi sambungan arde menjamin pengoperasian perangkat perlindungan lonjakan yang benar.
