Bahan Grafit Surge Arrester Tegangan Rendah Untuk Kabinet Distribusi Daya
Detail produk:
| Tempat asal: | Dongguan Cina |
| Nama merek: | Uchi |
| Sertifikasi: | CE / SGS / ISO9001 |
| Nomor model: | OBV10-I-15 / 4P |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 200 buah |
|---|---|
| Harga: | Negotiate |
| Kemasan rincian: | paket ekspor / Negosiasi |
| Waktu pengiriman: | 5-15 hari setelah pembayaran |
| Syarat-syarat pembayaran: | T / T, L / C, Western Union |
| Menyediakan kemampuan: | 60000 buah per bulan |
|
Informasi Detail |
|||
| Nama: | Pelindung gelombang | Bahan: | Grafit |
|---|---|---|---|
| Jumlah tiang: | 1P, 2P, 3P, 4P, (+ NPE) | Uc: | 255/275/320 / 385VAC |
| Sertifikasi CE, CQC: | CE / CQC / SGS | Aplikasi: | Kabinet / Kotak Distribusi Daya Tegangan Rendah |
| debit saat ini: | 15kA | Koneksi: | TT / TN |
| Kisaran suhu: | -40 ℃ ~ + 85 ℃ | ||
| Cahaya Tinggi: | Arester surja tegangan rendah grafit,arester surja tegangan rendah 255VAC,peralatan proteksi tegangan rendah 255VAC |
||
Deskripsi Produk
Bahan Grafit Surge Arrester Tegangan Rendah Untuk Kabinet Distribusi Daya
Perangkat Perlindungan Lonjakan Daya Untuk Kabinet / Kotak Distribusi Daya Tegangan Rendah

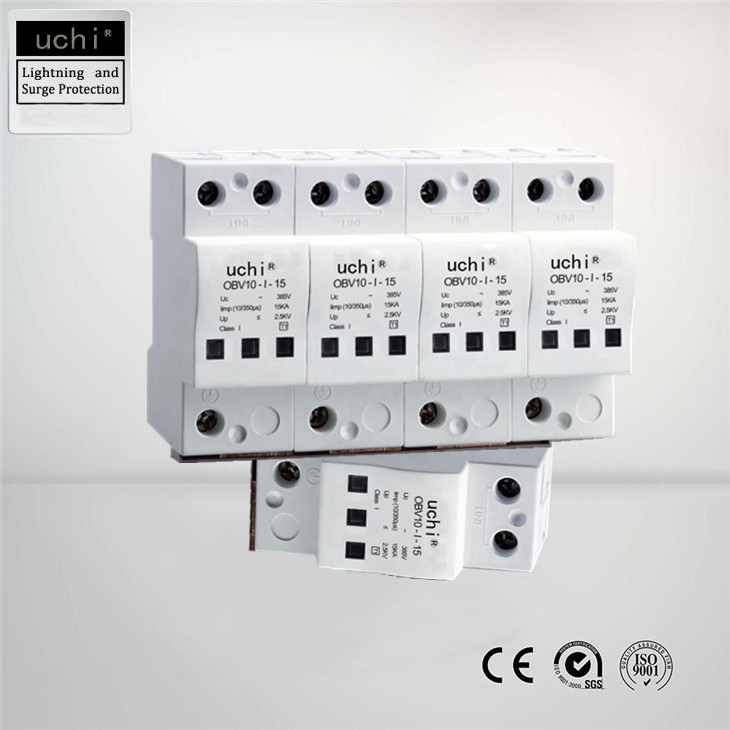

OBV10-I-15
Pelindung lonjakan arus OBV10-I-15 memenuhi kelas persyaratan tipe 1 menurut IEC 61643-11.Perangkat ini melindungi sistem konsumen bertegangan rendah dari tegangan berlebih dari semua jenis dan tersedia dalam versi satu kutub hingga empat kutub. Celah percikan berkinerja tinggi yang membatasi tegangan memberikan beberapa manfaat. Waktu respons yang singkat, tingkat perlindungan yang rendah dan kapabil kebocoran arus tinggiity dengan umur panjang.
Parameter teknik
| Model: OBV10-I-15-Dapat Dicolokkan | |||
| Tegangan operasi kontinu maksimum | Uc | V. | 255/275/320/385 |
| SPD sampai EN 61643-11 | Tipe 1 | ||
| SPD sesuai IEC 61643-1 | kelas I | ||
| LPZ | 0 → 2 | ||
| Arus impuls petir (10 / 350μs) | Iimp | kA | 15 |
| Arus impuls petir (10 / 350μs) [total] | kA | 60 | |
| Arus lonjakan debit nominal (8 / 20μs) | Di | kA | 60 |
| Arus lonjakan debit maksimum (8 / 20μs) | Imax | kA | 100 |
| Tingkat proteksi tegangan | Naik | kV | 2,5 |
| Waktu merespon | tA | ns | <25 |
| Ikuti Ipeak kapasitas quenching saat ini | Puncak Ifi | kA | 12.5 |
| Sekring cadangan maksimum | SEBUAH | 315 | |
| Kisaran suhu | ϑ | ° C | -40 ℃ ~ + 85 ℃ |
| Peringkat perlindungan | IP 20 | ||
| Penampang sambungan, kaku | mm² | 10-50 | |
| Penampang koneksi, multi-kabel | mm² | 10-35 | |
| Penampang koneksi, fleksibel | mm² | 10-25 | |
Fitur
Aplikasi
● Cocok untuk kabinet / kotak distribusi daya tegangan rendah pada bangunan, dan peralatan yang terhubung
Lainnya
Parameter SPD teknologi (Catatan: Sesuai dengan kebutuhan pengguna, dapat disesuaikan Uc = 140V, 440V, 550V, rentang tegangan rentang SPD):
| Ketik No. | Tegangan Terukur (V) Un | Tegangan Kontinu Uc (V ~) | Arus Debit Standar Masuk (KA) |
Max Discharge Saat Ini |
Tingkat Perlindungan (KA ~) | Waktu Respon (ns) |
| DGM1 (2) -D5 | 220/380 |
275/320 |
5 | 10 | 1.2 | ≤25 |
| DGM1 (2) -D10 | 10 | 2 | 1.6 | |||
| DGM1 (2) -C20 | 20 | 40 | 1.8 | |||
| DGM13-B30 | 30 | 60 | .2.2 | |||
| DGM3 (4) -B40 | 10 | 80 | 2.4 | |||
| DGM (4) -B60 | 60 | 100 | 2.8 | |||
| DGM-N-PE | 220/255 | 40/60 | 60/80 | 1.2 | ≤100 |
Lonjakan tegangan transien di saluran listrik lv
Tegangan lebih transien adalah lonjakan tegangan yang dapat mencapai puluhan kilovolt dengan durasi urutan mikrodetik. Meskipun durasinya singkat, kandungan energi yang tinggi dapat menyebabkan masalah serius pada peralatan yang terhubung ke saluran, dari penuaan dini hingga kehancuran, menyebabkan gangguan pada layanan dan kerugian finansial. Jenis lonjakan dapat memiliki berbagai penyebab, termasuk petir di atmosfer yang langsung menyambar perlindungan eksternal (penangkal petir) pada bangunan atau saluran transmisi atau induksi terkait medan elektromagnetik pada konduktor logam.
Luar ruangan dan garis yang lebih panjang adalah yang paling terpapar ke bidang ini, yang sering menerima induksi tingkat tinggi.
Hal ini juga umum untuk fenomena non-cuaca, seperti pusat transformator switching atau pemutusan hubungan motor atau beban induktif lainnya yang menyebabkan lonjakan tegangan pada saluran yang berdekatan.
Meskipun arus yang lebih rendah diinduksi, efek yang dihasilkan sama atau lebih destruktif, karena kepekaan yang besar dari peralatan elektronik yang terhubung ke jalur komunikasi (telepon, Ethernet, R, dll.).
Pentingnya koneksi tanah
Pelindung tegangan lebih (SPD) mengalihkan kelebihan energi ke tanah, sehingga membatasi tegangan puncak ke nilai yang dapat diterima untuk peralatan listrik yang terhubung.
Oleh karena itu, sambungan arde dalam kondisi yang memadai merupakan aspek kunci untuk perlindungan yang efektif terhadap tegangan berlebih. Pemantauan kondisi sambungan arde menjamin pengoperasian perangkat perlindungan lonjakan yang benar.
Pertama-tama, Anda harus menentukan seperti apa sistem distribusi daya Anda, apakah itu sistem TT, TN atau IT.Setelah menentukan sistem distribusi daya, Anda dapat memilih mode proteksi dan metode pengkabelan penangkal petir untuk memilih penangkal petir yang sesuai.
Misalnya TN-C menggunakan perangkat proteksi petir 3P, TN-S menggunakan 4P, TT menggunakan 3P + N, dll.
T: Bisakah saya mendapatkan beberapa sampel?
A: Ya, pesanan Sampel disambut.
T: Dapatkah saya menggunakan Logo atau desain saya sendiri pada barang?
A: Ya, logo dan desain yang disesuaikan untuk produksi massal tersedia.
Q: Berapa waktu pengirimannya?
A: 3 hari untuk sampel, 7-15 hari untuk produksi massal.
T: Apa istilah pembayarannya?
A: T / T, L / C saat penglihatan, serikat Barat, Paypal, dll.
